一 产品介绍： 本产品是测试高压变频器功率单元的专用仪器。产品设计为便携式。 主要功能：通过光纤控制功率单元运行，使其输出电压可调的交流电。同时 实时显示功率单元上传的故障信息，部分厂家（需厂家支持）带单元母线电压显 示。

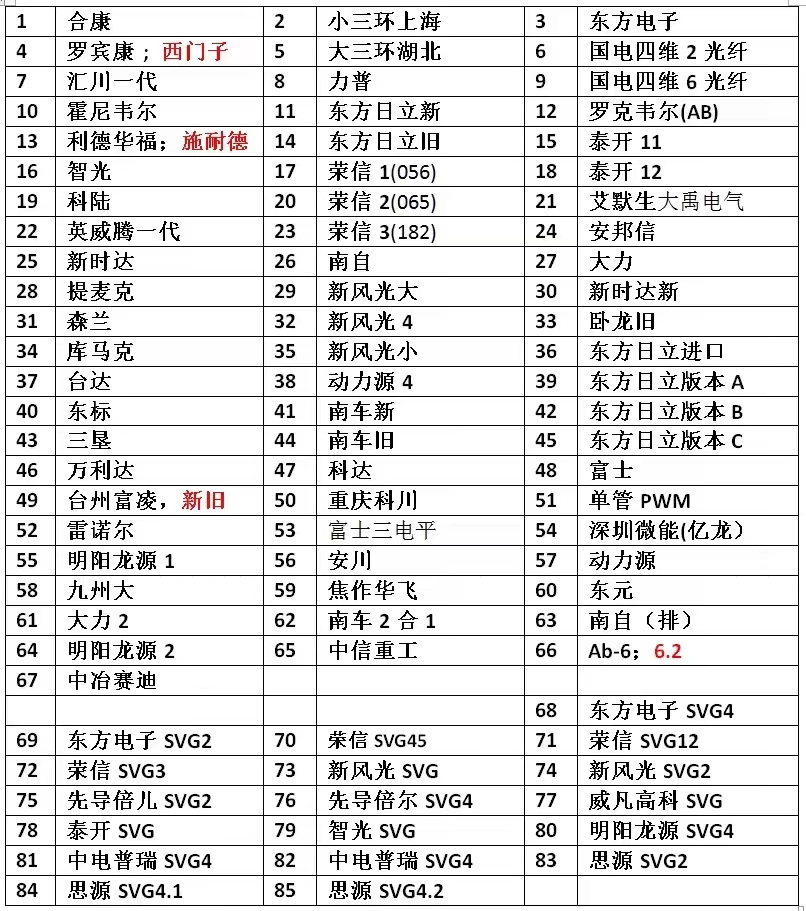

         每个变频器厂家设计的控制板件所具有的故障检测各部相同，工装均可准确 无误的显示出各个厂家上报的故障信息。

         产品参数： 序号 项目 参数 备注

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口1 外形尺寸 长*宽*高 335*260*130mm

2 输入电压 AC220

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口3 输出电压 DC610 用于提供单元控制板件直压 供电,严禁给功率单元供电

4 通讯接口 塑料光纤（2 根） 最多可 4 根 5 操作界面 7 寸触摸屏

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口二 操作说明

1 连接光纤，选择相应厂家，点击通讯启动。

2 给控制板件上电，等待电源启动。

3 如果板件故障指示灯亮，依次按 “停机”“复位”消除故障

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口4 点击“停机”、“运行”，此时功率单元处于运行状态，此时可以通过调节给定 电压值调节单元输出电压。调节过程可以按加减按键，也可直接输入。

5 点击“停机”“旁路”可以测试旁路回路工作是否正常。 注意事项：所有操作前，需按停机。 运行操作步骤： 开机，点击启动通讯，板件上电，等待板件运行后，点击停机待机，点运行， 然后给定电压（支持模拟键盘直接输入）。

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口关机步骤：直接按停机待机即可。

复位步骤：点击停机待机，点击复位按键，再次点击停机待机。

旁路步骤：点击停机待机，点击旁路，测试旁路是否动作。

切换厂家需按 停机，通讯停止； 后方可切换

hxc实验室研究所-hxcpp研究所实验室免费-hxc实验室研究所免费-hxcpp实验室入口-hxcpp实验室研究所入口-hxcpp研究所实验室-实验室研究所网页入口三 功率单元供电介绍 功率单元额度输入电压为三相 690V，需要用户自行备 380V 三相调压器及 380/690 升压隔离变压器。设计功率均为 3KVA。 建议使用隔离变压器，安全且避免电磁干扰。

四 负载介绍 功率单元输出为单相频率 50HZ，电压可调的交流电，最大输出电压为 600V。 因此负载可以为电阻，灯泡（3 只串联），电抗器。 满电流测试一般使用电抗器，电抗选择原则为： 电流 I=电压 U/感抗 RL RL=2πfL 其中 f=50HZ L 为电感量。 一般设计电感量 8mH100A，此时 RL=2.5Ω
