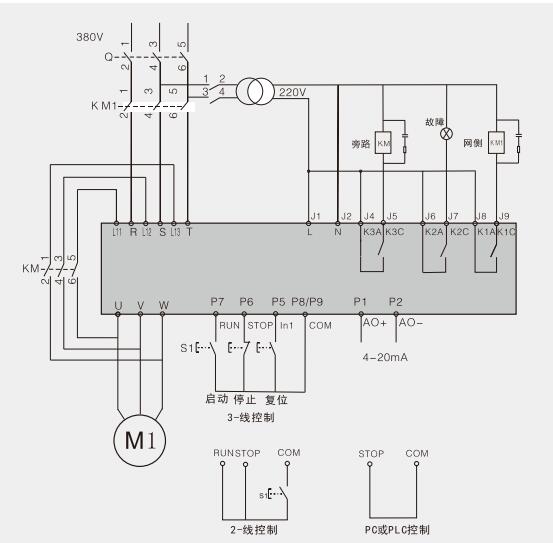

雷诺尔JJR5000系列软启动器基本接线图
1、主回路连接︰端子R-S-T连接电源;端子U-V-W连接电机端﹔2、控制电源连接︰接在控制回路端子J1、J2 ;
3、接地︰接在控制回路J3;
4、K3控制旁路接触器，K1、K2为可编程继电器输出，均是无源触点;
5、起动和停止回路连接︰接照电路图接在控制回路端子P6、P7、P8、P9;
6、P4和P5为可编程输入端子;P3为温度检测端子;
7、P1和P2为4-20mA模拟信号输出;
8、A1、A2、A3、A4、A5为RS485通讯端子。
