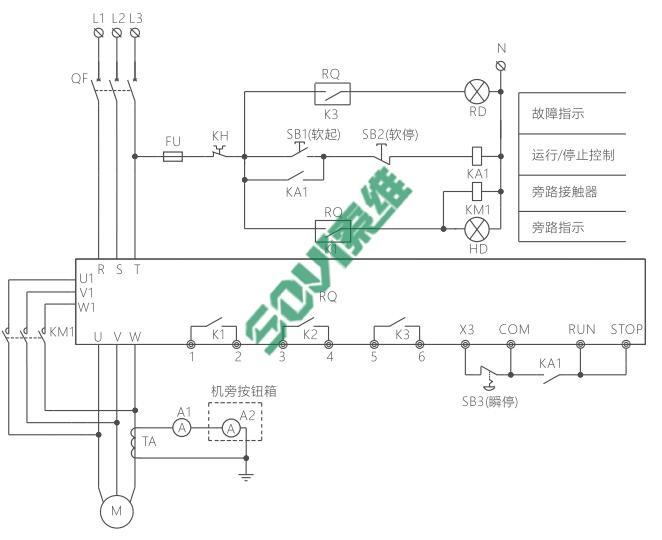

正泰软起动器一拖一基本接线图
说明︰
1、由于旁路继电器K1最大输出能力只有5A，不能直接控制大功率的交流接触器，对于大于167A的交流接触器,建议用中间继电器;
2、按此接法时，KA1闭合起动，断开停止;
3、可按三线制控制方式，此方式可省去KA1中间继电器;4、KH热继电器可不加(软起动本身有过载保护功能);5、端子号按控制端子说明。
